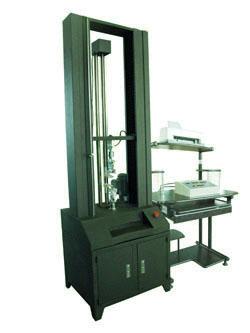

產品中心 | Product Center![](/FileUPLoad/ProductFile/2012716213459174.jpg)
|
|
二.蜂窩鋁試驗機/蜂窩鋁材料試驗機技術參數
A.荷重元:10-50KN區間選配
B.力量解析度:1/10000 C.力量度:≤0.5% D.力量放大倍數:7段自動切換 E.位移解析度:1/1000 F.位移度:≤1% G.金屬引伸計解析度:1/1000(需另定) H.金屬引伸計度:≤0.5% I.大變形引伸計度:±1mm J.速度范圍:0-500mm/min K.行走空間:900mm L.測試寬度:40mm
M.使用電源:10-30KN∮220V 50HZ、50KN∮380V 50HZ。 N.功率:約1.6KW O. 機臺尺寸:約660×720×2000 mm(長×寬×高)。 P. 機臺重量:約600 kg。 三.蜂窩鋁試驗機/蜂窩鋁材料試驗機詳細配置
A. 高精度力量傳感器: 0~50KN 。力量精度在±0.5 %以內。 B. 容量分段:全程七檔:× 1,× 2,× 5,× 10,× 20,× 50,× 100 采用高精度24 bits A/D,取樣頻率200Hz 全程力量大解析度 1/1000,000 C. 動力系統:日本松下交流變頻電機+松下變頻器+臺灣滾石滾珠絲桿+美國傳感器 D. 控制系統: 采用Pulse Command控制方式使控制更。速度控制范圍5-250 mm/min。 中聯板調整具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。 E. 數據傳輸方式:RS232傳輸 F. 顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。 G. 簡潔的全程一檔與精密全程七檔力量線性雙校正系統。 H. 豪華測試界面軟件可實現定速度、定位移、定荷重等控制模式加上多階控制模式可滿足普通 的測試要求。 I. 測試空間: 測試寬度約400 mm(標準規格)。 聯板行走空間950 mm(不含夾具)。(標準規格) J. 全程位移: 編碼器1800 P/R,提升4倍精度。采用LINE DRIVE編碼器抗干擾能力極強。 位移解析0.001mm。小變形:金屬引伸計,解析 0.001mm K. 安全裝置:過載緊急停機裝置、上下行程限定裝置、自動斷點停機功能。 四.蜂窩鋁試驗機/蜂窩鋁材料試驗機軟件介紹
A. 測試標準模塊化功能:提供使用者設定所需應用的測試標準設定,范圍涵蓋GB、ASTM、DIN、 JIS、BS…等。測試標準規范。 B. 試品資料:提供使用者設定所有試品數據,一次輸入數據重復使用。并可自行增修公式以 提高測試數據契合性。 C. 雙報表編輯:開放式使用者編輯報表,供測試者選擇自己喜好的報表格式(測試程序新增 內建EXCEL報表編輯功能擴展了以往單一報表的格局) D. 各長度、力量單位、顯示位數采用動態互換方式,力量單位T、Kg、N、KN、g、lb,變形單位 mm、cm、inch E. 圖形曲線尺度自動佳化(Auto Scale),可使圖形以佳尺度顯示。并于測試中實時圖形動 態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變,荷重-2點延伸圖,及多曲線對 比 F.測試結果可以EXCEL格式的數據形式輸出。 G.測試結束可自動存檔、手動存檔,測試完畢自動求算大力量、上、下屈服強度、滯后環法、 逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸 彈性模量、延伸率、剝離區間大值、小值、平均值、凈能量、折返能量、總能量、彎曲模 量、斷點位移x%荷重、斷點荷重X%位移、等等。數據備份:測試數據可保存在任意硬盤分區 H.多種語言隨機切換:簡體中文、繁體中文、英文。 I.軟件具有歷史測試數據演示功能。 |
五、蜂窩鋁試驗機/蜂窩鋁材料試驗機測試精度:
量程/KN
|
分辨精度/N
|
系統精度/%
|
10KN
|
0.1
|
0.5
|
20KN
|
1
|
0.5
|
50KN
|
1
|
0.5
|
